预应力框架式大型多功能结构试验系统

预应力框架式大型多功能结构试验系统是邦威公司在香港理工大学大型多功能结构试验系统的基础上,简化了主动伺服跟动系统,空间调整由液压穿销自动调整机构改为液压升降垫块调整预应力锁紧机构后的一种大型多功能结构试验系统,可以实现典型结构试样的平面或者空间加载。
预应力框架式大型多功能结构试验系统采用自反力承载框架,可用于大负荷的垂向加载。另外,通过配置主加载框架与反力墙的连接件或者水平支撑反力架构成水平自反力体系,与垂向承载框架一起,构成大型结构试样的平面加载系统。POP-M型多通道电液伺服多通道控制器控制垂向主加载作动器和一个或多个水平加载作动器,完成柱、梁、板、墙、框架、节点等典型结构的抗震性能试验。
预应力框架式大型多功能结构试验系统的设计图与现场照片及主要技术参数如下:

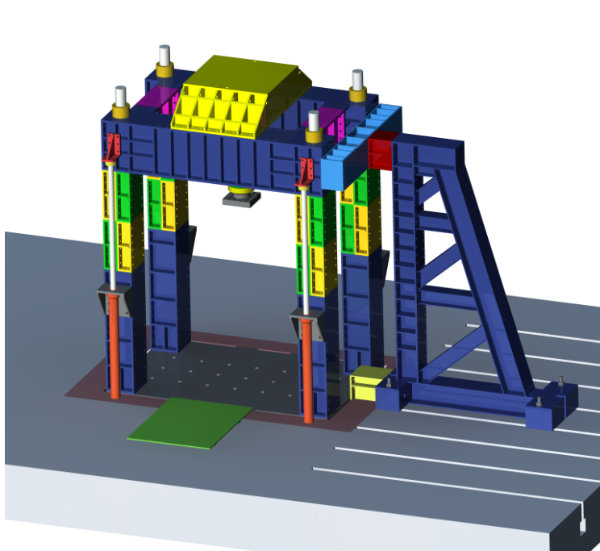

预应力框架式大型多功能结构试验系统三维设计图

主要技术指标:

  • 垂向最大压缩试验力:500t,1000t,2000t,3000t;
  • 垂向最大拉伸试验力: 50t,100t,200t,300t,500t,600t;
  • 最大水平试验力:±20t,50t,100t,200t,300t;400t;
  • 试验负荷有效范围:4%~100% FS;
  • 实现位移和负荷全闭环控制;
  • 用户可以根据自身需要,选取最大加载能力和水平加载作动器的数量;
  • 常规配置试验空间:4000*2500*(1000~4500有级可调)mm;
  • 带有试样运送系统;
  • 可以根据用户实验室的实际空间和试验要求设计主机型式;
  • 配有计算机电液伺服多通道控制器POP-M以及Windows应用软件POPWARE-M,专门用于典型结构试样的多通道结构抗震性能试验。

用户单位:新加坡国立大学、上海交通大学、南京工业大学、常州工学院、南通大学、郑州工程技术学院、黄淮学院等。

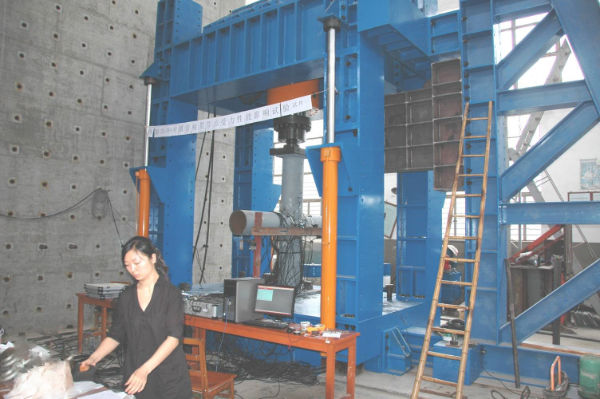

常州工学院2000吨预应力框架式多功能结构试验系统现场照片

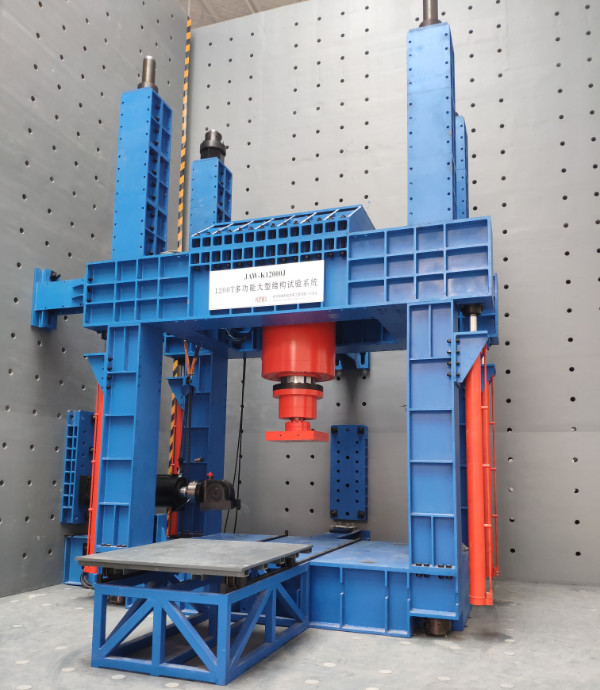

黄淮学院1200吨预应力框架式多功能结构试验系统现场照片

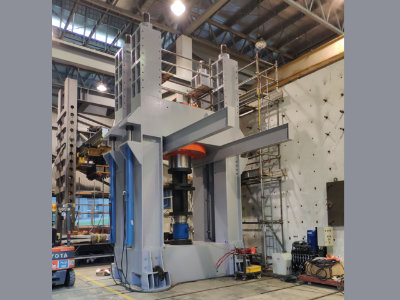

新加坡国立大学2000t预应力框架式多功能结构试验系统现场照片

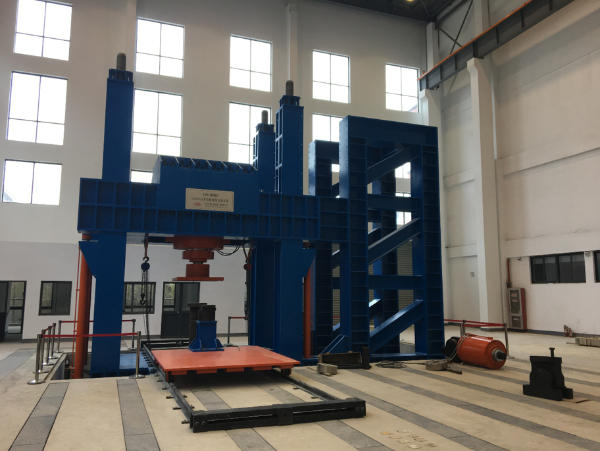

上海交通大学1000t预应力框架式多功能结构试验系统用于节点的试验
