桥梁基础三向静动力试验台

用户单位:公路长大桥建设国家工程研究中心

邦威公司根据公路长大桥国家工程研究中心现有的试验室空间,综合桥梁基础研究需要的三向静动力试验和桩基与桩一体试样的试验需求专门设计的桥梁基础三向静动力试验台,实现了桩基一体试样三个方向的静、动力加载试验,获得中交股份技术发明一等奖。

基本功能:
桥梁基础三向静动力试验台由模型槽、与模型槽一体建设的四面反力墙、安装在反力墙上的可移动加载框架、电液伺服多通道加载系统、水位控制系统以及数采系统组成,用于完成在试验室内研究桥梁基础与地基土相互作用的力学性能试验。

设计方案图及建成后的试验台如下:

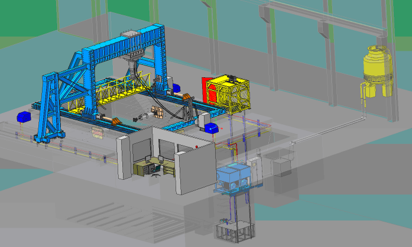

桥梁基础三向静动力试验台三维设计图

桥梁基础三向静动力试验台现场照片

主要技术参数:

  • 模型槽内尺寸:长10mm×宽6m ×深8m;
  • 垂向作动器:最大动态推力2000kN,最高响应频率:15Hz;
  • 水平向作动器:最大动态推力200kN,最高响应频率:15Hz;
  • 垂向作动器带有双向跟动系统;
  • 垂向加载框架可沿反力墙顶部长边方向任意调整加载位置;
  • 水平加载作动器可以在模型槽上部反力墙四周任意布置;
  • 计算机电液伺服系统与软件可以同时控制5个作动器完成静、动态加载。
