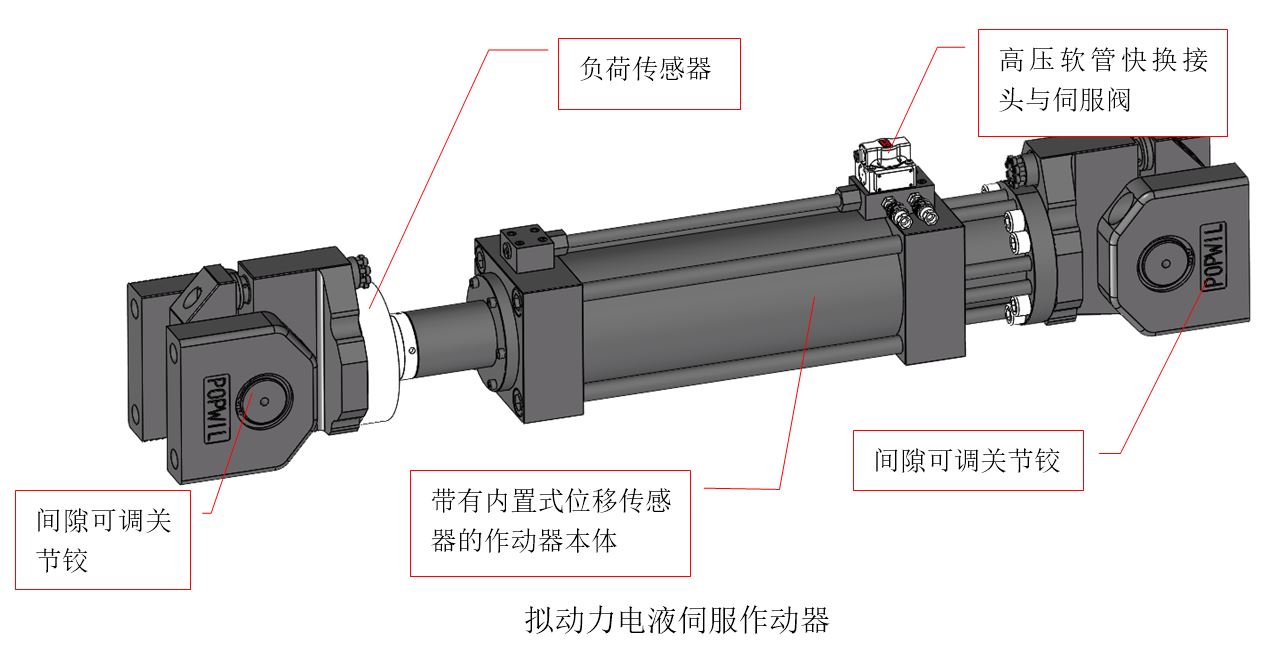

拟动力电液伺服作动器与拟静力电液伺服作动器有同样的主体结构,但作动器两端安装的是间隙可调关节铰,同时,伺服阀既可以安装在作动器本体上,也可以安装在液压分油器上。拟动力作动器同样既可以用于垂向加载也可以用于水平加载,工作频率一般不高于10Hz。
邦威公司拟动力电液伺服作动器型号一览表
注:单出杆拟动力作动器,前后可调间隙关节铰。超过1500kN的拟动力电液伺服作动器可以根据用户要求定制。
型号 | 推力 | 拉力 | 行程 |
kN | kN | mm | |
MAS-50/3K | 50 | 20 | 300 |
MAS-100/3K | 100 | 50 | 300 |
MAS-200/5K | 200 | 100 | 500 |
MAS-300/5K | 300 | 200 | 500 |
MAS-500/5K | 500 | 300 | 500 |
MAS-700/5K | 700 | 500 | 500 |
MAS-1000/5K | 1000 | 600 | 500 |
MAS-1500/5K | 1500 | 1000 | 500 |
下图是拟动力电液伺服作动器用于框架的拟动力结构抗震试验:
